橋梁預應力低回縮錨具
橋梁預應力低回縮錨具簡稱預應力低回縮錨具或者就叫低回縮錨具。其主要是針對預應力束錨具張拉放張回縮量過大，導致其有效永久預應損失大而專門研究開發的一種低回縮高效率的預應力錨具?？蓮V泛應用于大跨度預應力混凝土連續梁、連續鋼構等橋梁豎向預應力結構，鐵路梁橫向預應力結構，斜拉橋塔身周向、橫向預應力結構，邊坡錨固預應力結構及其它各種較短預應力筋結構中。按其應用領域可分為公路M15H低回縮錨具和鐵路用DSM低回縮錨具。在工程應用中，公路低回縮錨具簡寫為DH15-N，鐵路低回縮錨具簡寫為DSM15-N。其常見的錨具型號，即N為1~4型孔位。下面我們來介紹下公路用低回縮錨具是由哪些部分組成的：

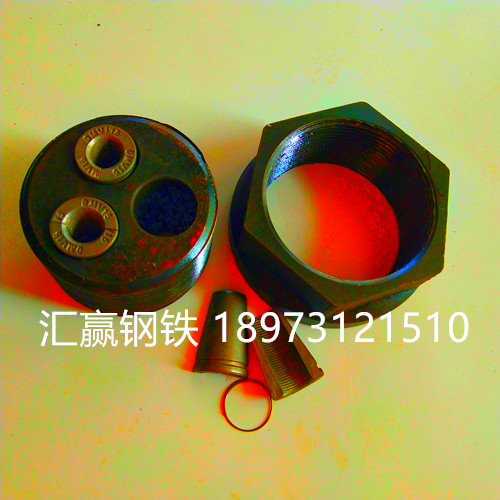

由上圖可以看出：公路用低回縮錨具每套含錨板、螺母、夾片、錨墊板、螺旋筋共五種零件。
DH15-N低回縮量張拉端錨具（公路）參數如下：
型號 | 錨墊板 | 波紋管內徑 | 工作錨板 | 螺母 | 螺旋筋 | |||||
φAXB | φD | M | C | φF | E | φG | φH | I | N | |
M15DH-1 | 80X80X14 | — | M43 | 45 | φ62 | 30 | φ80 | φ6. 5 | 30 | d |
M15DH-2 | φ150X80 | 45 | M85 | 50 | φ102 | 30 | φ115 | φ6. 5 | 40 | 4 |
M15DH-3 | φ150X80 | 50 | M85 | 50 | φ110 | 30 | φ130 | φ6. 5 | 50 | 4 |
M15DH-4 | φ160X125 | 55 | M95 | 50 | φ125 | 30 | φ140 | φ8 | 50 | 4 |

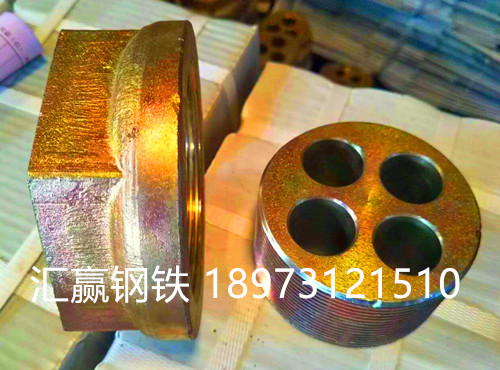

DH15-4低回縮錨具實物圖：
